Od czasu do czasu trafiają się problemy z odnalezieniem się w plątaninie kabli w naszych autach, lub co gorsza spotykamy się z radosną twórczością poprzednich właścicieli i chcemy z tym dojść do ładu. Nie wszyscy jednak potrafią ogarnąć schematy. Postanowiłem zatem przy okazji babrania się w kabelkach zrobić dokumentację fotograficzną z krótkim komentarzem :)
Jako model posłużyła instalacja z Forda Capri '81 1,6GT tożsama z zamieszczonym na stronie schematem dla Capri MKIII od 01.1980 w wersji S i Ghia oraz schematem świateł przeciwmgielnych. Dla innych wersji mogą być drobne różnice w rozkładzie wiązki silnikowej (silnik V6), lub podłączeniu zegarów (zegary bez obrotomierza i z kontrolką ciśnienia oleju), jednak mam nadzieję, że i tak opracowanie to pomoże w ogarnięciu sprawy :)
Z racji, że nie ma na stronie bezpośrednich linków do opisów kabloteki do Taunusa i Granady, przez co jest je ciężko namierzyć - zamieszczam je tutaj:
Taunus:
http://www.capri.pl/page/2263
Granada:
http://www.capri.pl/page/3278
O co tu chodzi?
Po prostu rozłożyłem całą wiązkę na podłodze, z grubsza tak jak powinna być rozłożona w aucie. Następnie porobiłem fotki i opisałem na nich kolejnymi numerami każde odgałęzienie. Pod zdjęciami obrazującymi dany fragment wiązki zamieściłem opis poszczególnych odgałęzień na zasadzie:
kolejny nr - element, który powinien być tu podłączony i ew. jakiś jego opis
kolor kabla, jego średnica - miejsce w instalacji, do którego powinien być podłączony drugi koniec
kolor kabla, jego średnica - miejsce w instalacji, do którego powinien być podłączony drugi koniec
itd...
Wiązka wewnętrzna - część środkowa (okolice zegarów i sterowania nawiewem)
1- oczko masowe
dwa kable zakończone oczkiem przykręcone do przedniego lewego słupka drzwiowego
brązowy z białym 2,0 - masa całej wiązki
brązowy 0,75 - do włącznika światła przeciwmgielnego tylnego
2- złącze skrzynki bezpieczników
wewnątrz auta, podłączane do skrzynki od dołu (bezpieczniki 1, 2 i 3)
czerwony 2,5 - 12V dla całej wiązki (po bezpieczniku 1)
czerwony z niebieskim 2,5 - zasilenie bezpiecznika 1 z alternatora
szary 1,0 - podświetlenie zegarów, schowka itp. (po bezpieczniku 2)
szary z żółtym 1,0 - zasilenie bezpiecznika 2 po włączeniu świateł pozycyjnych
szary z czerwonym 0,75 - światło pozycyjne/postojowe tylne prawe (po bezpieczniku 3)
szary z białym 0,75 - zasilenie bezpiecznika 3 po włączeniu świateł pozycyjnych lub prawych postojowych
3- przerywacz kierunkowskazów
wewnątrz auta, pod skrzynką bezpieczników
czarny z czerwonym 1,0 - do włącznika świateł awaryjnych
czarny z białym i zielonym 1,0 - do przełącznika zespolonego lewego
czarny z białym i zielonym 1,0 - do włącznika świateł awaryjnych
brązowy 1,0 - masa z wiązki
4- złącze do wiązki silnikowej (czarne)
czerwony z żółtym 2,5 - 12V z włącznika sygnału dźwiękowego
brązowy 1,0 - do czujnika zaciągnięcia hamulca ręcznego
czerwony z białym 1,0 - do wskaźnika temperatury silnika
czarny 0,75 - 12V ze stacyjki w pozycji zapłon
czerwony 4,0 - 12V dla całej wiązki z alternatora
żółty 1,0 - do wskaźnika ładowania akumulatora
czerwony 1,0 - do wskaźnika ładowania akumulatora
niebieski 1,0 - do kontrolki ładowania akumulatora
5- włącznik światła przeciwmgielnego, tylnego
w centralnej części konsoli
brązowy 0,75 - do oczka masowego przy przednim lewym słupku drzwiowym
czarny 0,75 - do żarówki światła przeciwmgielnego w tylnej lewej lampie
szary z czarnym 0,75 - do złącza wiązki świateł przeciwmgielnych (7a)
6- złącze skrzynki bezpieczników
wewnątrz auta, podłączane do skrzynki od dołu (bezpieczniki 4, 5, 6 i 7)
szary z czarnym 0,75 - światło pozycyjne/postojowe tylne lewe (po bezpieczniku 4)
szary z zielonym 0,75 - 12V dla bezpiecznika 4 po włączeniu świateł pozycyjnych lub lewych postojowych
czarny z żółtym i czerwonym 0,75 - zasilenie wentylatora nawiewu (po bezpieczniku 5)
czarny z fioletowym 1,5 - 12V na zasilenie włącznika wycieraczek przednich, włącznika wycieraczki tylnej, spryskiwacza szyby tylnej i ruch powrotny wycieraczek przednich i tylnej (po bezpieczniku 6)
czarny z żółtym 2,5 - 12V dla bezpieczników 5, 6 i 7 ze stacyjki w pozycji zapłon
czarny 1,5 - 12v dla przekaźnika ogrzewania szyby tylnej, włącznika świateł awaryjnych, włącznika światła STOP i zegarów
7- złącze przekaźnika spryskiwacza świateł przednich (opcja)
wewnątrz auta, pod skrzynką bezpieczników
brązowy 0,75 - masa z wiązki
czarny z czerwonym 0,75 - do złącza wiązki silnikowej (czerwonego)
biały 0,75 - 12V z obwodu świateł mijania
brązowy z żółtym 2,0 - do złącza w grodzi (20)
czerwony 2,0 - 12V po bezpieczniku 1
7a- złącze wiązki świateł przeciwmgielnych
w okolicy lewego słupka drzwiowego
czerwony 2,5 - 12V z akumulatora przez złącze do wiązki silnikowej (czarne)
żółty 0,75 - 12V z obwodu świateł mijania
szary 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
szary 0,75 - do oświetlenia tablicy rejestracyjnej
7b- złącze wiązki świateł przeciwmgielnych
szary 0,75 - do lampy tylnej lewej
8- złącze do wiązki silnikowej (czerwone)
brązowy z zielonym 1,0 - do kontrolki hamulca
czarny z białym 0,75 - do obwodu kierunkowskazu lewego
czarny 1,0 - do włącznika spryskiwacza szyby przedniej
czarny z czerwonym 0,75 - do złącza przekaźnika spryskiwacza świateł przednich
czarny z zielonym 0,75 - do obwodu kierunkowskazu prawego
czarny 1,0 - do żarówek świateł cofania
czarny z żółtym 2,5 - 12V ze stacyjki w pozycji start
zielony 0,75 - sygnał do obrotomierza
9- włącznik świateł awaryjnych
lewa dolna część kokpitu
czerwony 1,0 - 12V po bezpieczniku 1
czarny 1,0 - 12V po bezpieczniku 7
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny z białym i zielonym 1,0 - do przerywacza kierunkowskazów
czarny z czerwonym 1,0 - do przerywacza kierunkowskazów

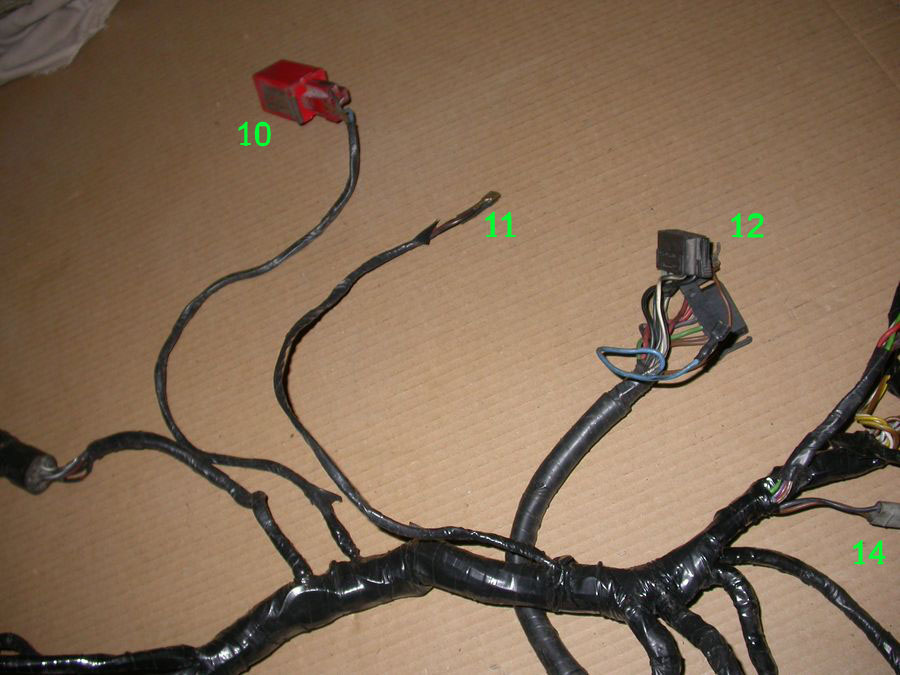

10- przerywacz wycieraczek przednich
wewnątrz auta, pod skrzynką bezpieczników
brązowy z białym 0,75 - masa z wiązki
czarny z zielonym 0,75 - do włącznika wycieraczek
brązowy 1,5 - do włącznika wycieraczek
niebieski 1,5 - do włącznika wycieraczek
11- włącznik światła STOP
przy pedale hamulca
czarny z czerwonym 1,0 - 12V po bezpieczniku 7
czarny z czerwonym 1,0 - do żarówek światła STOP
12- przełącznik zespolony prawy (wycieraczki przednie, spryskiwacz wycieraczek przednich, światła pozycyjne, światła mijania)
niebieski 1,5 - do przerywacza wycieraczek przednich
szary z czarnym 0,75 - do przełącznika zespolonego lewego
szary z zielonym 0,75 - zasilenie bezpiecznika 4
szary z czerwonym 0,75 - do przełącznika zespolonego lewego
szary z białym 0,75 - zasilenie bezpiecznika 3
szary z żółtym 1,0 - zasilenie bezpiecznika 2
biały z czarnym 1,5 - zasilenie obwodu świateł mijania
czarny 1,5 - 12V ze stacyjki w pozycji zapłon
czerwony 1,5 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)
czarny z zielonym 0,75 - do przerywacza wycieraczek przednich
czarny 1,0 - do złącza do wiązki silnikowej (czerwonego)
brązowy 1,5 - do przerywacza wycieraczek przednich
brązowy 1,5 - do modułu wycieraczek przednich
czarny z fioletowym 1,5 - 12V po bezpieczniku 6
czerwony 1,5 - do silnika wycieraczek przednich
zielony 1,5 - do silnika wycieraczek przednich
brązowy 0,75 - masa z wiązki
13- silnik i moduł wycieraczek przednich
wewnątrz auta, pod podszybiem
czerwony 1,5 - do włącznika wycieraczek
zielony 1,5 - do włącznika wycieraczek
czarny z fioletowym 1,5 - 12V po bezpieczniku 6
brązowy 1,5 - do włącznika wycieraczek
brązowy z białym 1,5 - masa z wiązki
14- wiązka wycieraczki tylnej
złącze w centralnej okolicy konsoli do podłączenia wiązki wycieraczki i spryskiwacza tylnej szyby
brązowy 0,75 - masa z wiązki
czarny z fioletowym 1,0 - 12V po bezpieczniku 6
15- stacyjka
szary 1,0 - do przełącznika zespolonego lewego
żółty 0,75 - wolne wyjście
czarny 2,5 - 12V do wiązki w pozycji zapłon
czarny z żółtym 2,5 - 12V dla rozrusznika w pozycji start przez złącze do wiązki silnikowej (czerwone)
czerwony 4,0 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)
16- zegary
żółty 1,0 - do złącza do wiązki silnikowej (czarnego)
czerwony 1,0 - do złącza do wiązki silnikowej (czarnego)
niebieski 1,0 - do złącza do wiązki silnikowej (czarnego)
brązowy z zielonym 1,0 - do złącza do wiązki silnikowej (czerwonego)
szary z żółtym 1,0 - do potencjometru oświetlenia zegarów
brązowy 1,0 - masa z wiązki
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
niebieski z białym 1,0 - do przełącznika zespolonego lewego
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
zielony 1,0 - do złącza do wiązki silnikowej (czerwonego)
niebieski z czarnym 1,0 - do czujnika poziomu paliwa
czerwony z białym 1,0 - do złącza do wiązki silnikowej (czarnego)
czarny z żółtym 1,0 - 12V po bezpieczniku 7
17- przełącznik zespolony lewy (kierunkowskazy, sygnał, światła drogowe, światła ostrzegawcze, światła postojowe)
biały z czarnym 0,75 - do obwodu świateł mijania
czarny z brązowym 0,75 - 12V ze stacyjki w pozycji zapłon
biały 0,75 - do złącza w grodzi (20)
niebieski z białym 1,0 - do zegarów
czarny z białym 1,0 - do obwodu kierunkowskazu lewego
czarny z zielonym 1,0 - do obwodu kierunkowskazu prawego
szary z czarnym 0,75 - do przełącznika zespolonego prawego
szary z czerwonym 0,75 - do przełącznika zespolonego prawego
czerwony z żółtym 2,5 - do złącza do wiązki silnikowej (czarnego)
czerwony 2,5 - 12V po bezpieczniku 1
szary 0,75 - do stacyjki
czarny z białym i zielonym 1,0 - do przerywacza kierunkowskazów
18- krańcówka lampki oświetlenia wnętrza lewa
w przednim lewym słupku drzwiowym
brązowy 0,75 - do lampki oświetlenia wnętrza
19- przekaźnik ogrzewania tylnej szyby
wewnątrz auta, pod skrzynką bezpieczników
czarny 0,75 - do włącznika ogrzewania tylnej szyby
czarny 2,5 - do lewego siłownika klapy tylnej od strony karoserii (ogrzewanie tylnej szyby)
czarny z czerwonym 0,75 - 12V po bezpieczniku 7
brązowy z żółtym 0,75 - do włącznika ogrzewania tylnej szyby
czerwony 2,5 - 12V z alternatora przez złącze do wiązki silnikowej (czarne)
Wiązka wewnętrzna - część prawa (okolice schowka, tunelu i prawego słupka przedniej szyby)
20- złącze świateł przednich i ich spryskiwacza (przechodzi przez gródź i łączy się z wiązką silnikową)
żółty 0,75 - do obwodu świateł mijania
biały 0,75 - do przełącznika zespolonego lewego
brązowy z żółtym 2,0 - do złącza przekaźnika spryskiwacza świateł przednich

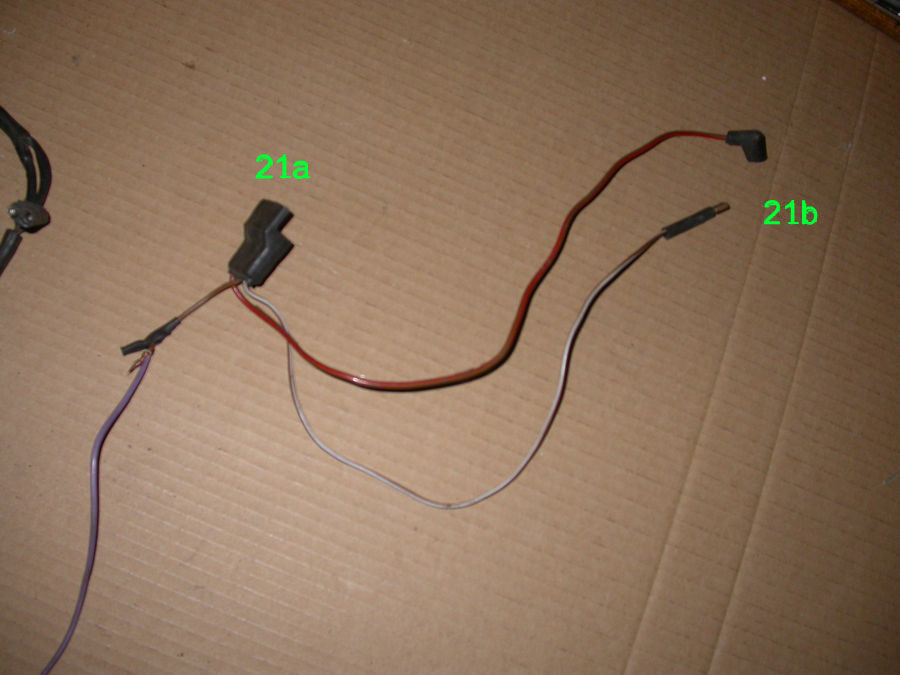

21a- włącznik nawiewu
brązowy z czerwonym 0,75 - wentylator (sterowanie)
brązowy z białym 0,75 - wentylator (sterowanie)
brązowy 0,75 - masa z wiązki
21b- wentylator
brązowy z czerwonym 0,75 - złącze układu sterowania nawiewem
brązowy z białym 0,75 - złącze układu sterowania nawiewem
22- wentylator
czarny z żółtym i czerwonym 0,75 - 12V po bezpieczniku 5
23- włącznik ogrzewania tylnej szyby
w centralnej części konsoli
czarny 0,75 - do przekaźnika ogrzewania tylnej szyby
brązowy z żółtym 0,75 - do przekaźnika ogrzewania tylnej szyby
brązowy 0,75 - masa z wiązki
24a- krańcówka lampki oświetlenia schowka
brązowy 0,75 - masa z wiązki
24b- lampka oświetlenia schowka
szary z białym 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
25- krańcówka lampki oświetlenia wnętrza prawa
brązowy 0,75 - do lampki oświetlenia wnętrza
26- lampka oświetlenia wnętrza (wiązka prowadzona prawym słupkiem szyby przedniej i wzdłuż sufitu do lampki)
brązowy 0,75 - do krańcówek w słupkach drzwiowych
czerwony 0,75 - 12V po bezpieczniku 1
brązowy 0,75 - masa z wiązki
27- gniazdo zapalniczki i jego oświetlenie
szary 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
brązowy 0,75 - masa z wiązki
czerwony 0,75 - 12V po bezpieczniku 1
28- potencjometr oświetlenie zegarów
szary z żółtym 0,75 - do oświetlenia zegarka
szary z żółtym 1,0 - do oświetlenia zegarów
szary 1,0 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
29- oświetlenie układu sterowania nawiewem
brązowy 0,75 - masa z wiązki
szary 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2

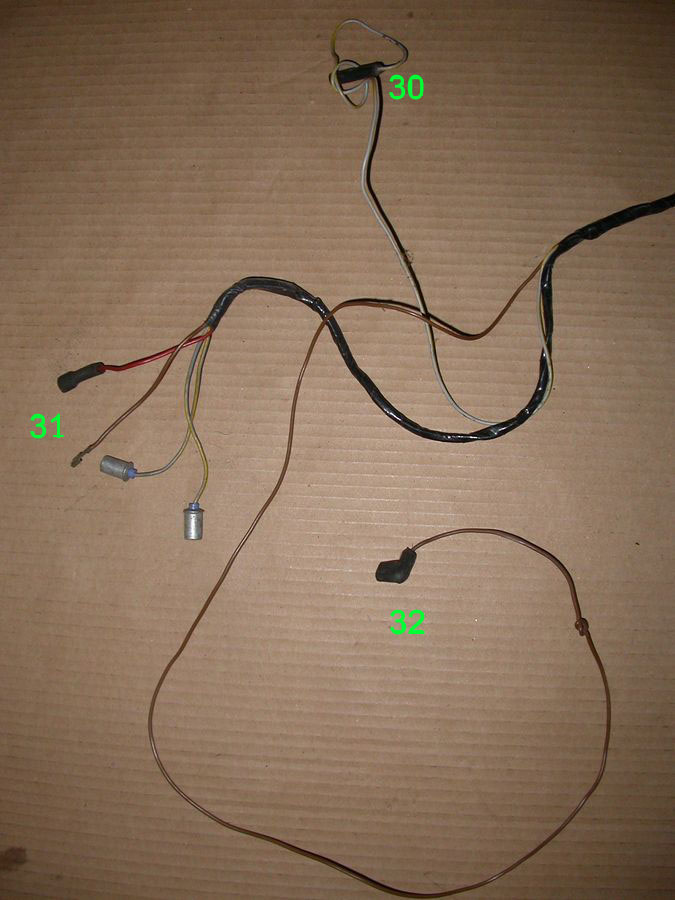

30- oświetlenie zmieniacza biegów (automat)
szary z żółtym 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
31- zegarek i jego oświetlenie
czerwony 0,75 - 12V po bezpieczniku 1
brązowy 0,75 - masa z wiązki
szary z żółtym 0,75 - do potencjometru oświetlenia zegarów
szary z żółtym 0,75 - do potencjometru oświetlenia zegarów
32- włącznik kontrolki zaciągnięcia hamulca ręcznego
brązowy 0,75 - do złącza do wiązki silnikowej (czarnego)
Wiązka wewnętrzna - część tylna (wiązka prowadzona wzdłuż lewego progu do tyłu auta)
33- ogrzewanie tylnej szyby (kabel podłączony do lewego siłownika klapy tylnej od strony karoserii)
czarny 2,5 - do przekaźnika ogrzewania tylnej szyby
34- lampka oświetlenia bagażnika (opcja)
czerwony 1,0 - 12V po bezpieczniku 1
35- oczko masowe czujnika poziomu paliwa (przykręcone do karoserii w komorze koła zapasowego)
brązowy 0,75 - do czujnika poziomu paliwa
36- czujnik poziomu paliwa
niebieski z czarnym 1,0 - do zegarów
brązowy 0,75 - do oczka masowego (przykręconego do karoserii w komorze koła zapasowego)
37- lampa tylna lewa
czarny z białym 0,75 - do obwodu kierunkowskazu lewego
szary z czarnym 0,75 - 12V po bezpieczniku 4 (światło pozycyjne/postojowe lewe)
czarny z czerwonym 1,0 - do włącznika światła STOP
czarny z czerwonym 0,75 - do żarówki światła STOP w prawej lampie
czarny 1,0 - do złącza do wiązki silnikowej (czerwonego) (światło cofania)
czarny 0,75 - do żarówki światła cofania w prawej lampie
38a- oświetlenie tablicy rejestracyjnej lewe
szary 0,75 - 12V z obwodu podświetlenia wskaźników po bezpieczniku 2
szary 0,75 - do oświetlenia tablicy rejestracyjnej prawego
38b- oświetlenie tablicy rejestracyjnej prawe
szary 0,75 - do oświetlenia tablicy rejestracyjnej lewego
39- lampa tylna prawa
czarny z zielonym 0,75 - do obwodu kierunkowskazu prawego
szary z czerwonym 0,75 - 12V po bezpieczniku 3 (światło pozycyjne/postojowe prawe)
czarny z czerwonym 0,75 - do prawej lampy (światło STOP)
czarny 0,75 - do prawej lampy (światło cofania)
40- światło przeciwmgielne tylne
czarny 0,75 - do włącznika światła przeciwmgielnego, tylnego

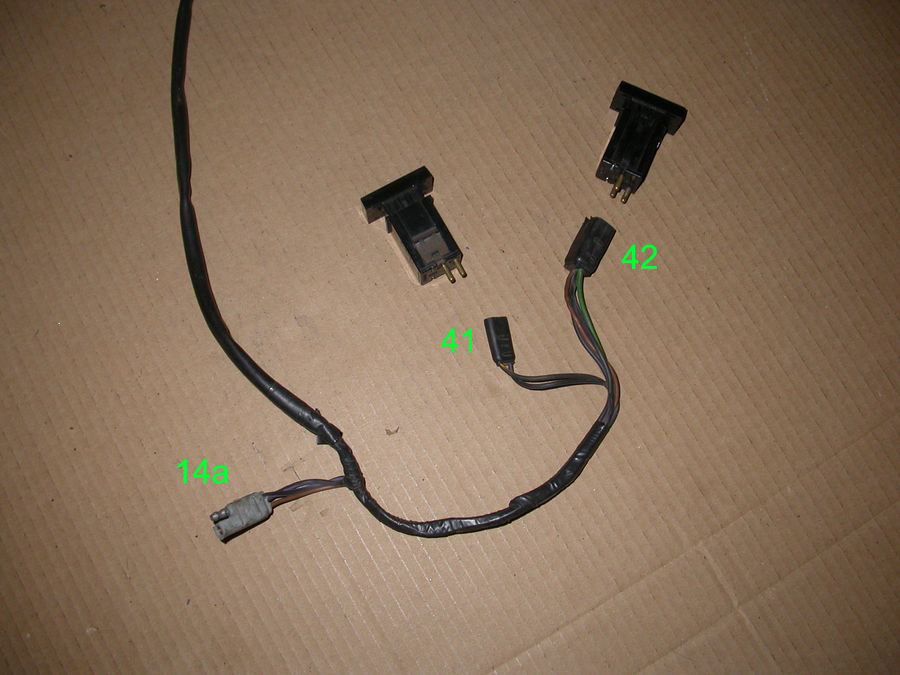

Wiązka tylnej wycieraczki (wiązka prowadzona wzdłuż prawego progu do tyłu auta)
14a- złącze do wiązki wewnętrznej (nr 14)
brązowy 0,75 - do włącznika wycieraczki tylnej
czarny z fioletowym 1,5 - do włącznika wycieraczki tylnej
czarny z fioletowym 1,5 - do prawego siłownika klapy tylnej od strony karoserii (zasilanie ruchu powrotnego wycieraczki tylnej)
41- włącznik spryskiwacza tylnej szyby
w centralnej części konsoli
czarny z żółtym 1,0 - do pompki spryskiwacza tylnej szyby
czarny z fioletowym 1,0 - do włącznika wycieraczki tylnej
42- włącznik wycieraczki tylnej
w centralnej części konsoli
czarny z fioletowym 1,0 - do włącznika spryskiwacza tylnej szyby
czarny z fioletowym 1,5 - do złącza do wiązki wewnętrznej (14a)
brązowy 0,75 - do złącza do wiązki wewnętrznej (14a)
zielony 1,5 - do złącza stykowego nad lewą tylną lampą (zasilanie wycieraczki tylnej szyby)
43- zasilanie powrotu wycieraczki tylnej (kabel podłączony do prawego siłownika klapy tylnej od strony karoserii)
czarny z fioletowym 1,5 - do złącza do wiązki wewnętrznej (14a)
44- pompka spryskiwacza tylnej szyby
czarny z żółtym 1,0 - do włącznika spryskiwacza tylnej szyby
brązowy 0,75 - masa z oczkiem przykręconym śrubą mocującą pompkę
45- zasilanie wycieraczki tylnej (złącze stykowe w nad lewą tylną lampą)
zielony 1,5 - do włącznika wycieraczki tylnej
Wiązka klapy tylnej
43a- zasilanie powrotu wycieraczki tylnej (kabel podłączony do prawego siłownika klapy tylnej od strony klapy)
czarny 1,5 - do silnika wycieraczki tylnej szyby
46- wycieraczka tylna
czarny 1,5 - do prawego siłownika klapy tylnej od strony klapy
zielony 1,5 - do złącza stykowego montowanego w lewym dolnym rancie klapy tylnej
47- zasilanie wycieraczki tylnej (złącze stykowe montowane w lewym dolnym rancie klapy tylnej)
zielony 1,5 - do silnika wycieraczki tylnej szyby
Wiązka lampki oświetlenia bagażnika
34b- złącze zasilenia 12v z wiązki głównej (złącze 34)
czerwony 1,0 - do lampki (64)
64- Lampka oświetlenia bagażnika
czerwony 1,0 - do złącza 34b
brązowy z żółtym 1,0 - do krańcówki klapy tylnej (66)
65 - oczko masy
brązowy 1,0 - do krańcówki klapy tylnej (66)
66 - krańcówka klapy tylnej
brązowy z żółtym 1,0 - do lampki (64)
brązowy 1,0 - do oczka masy (65)

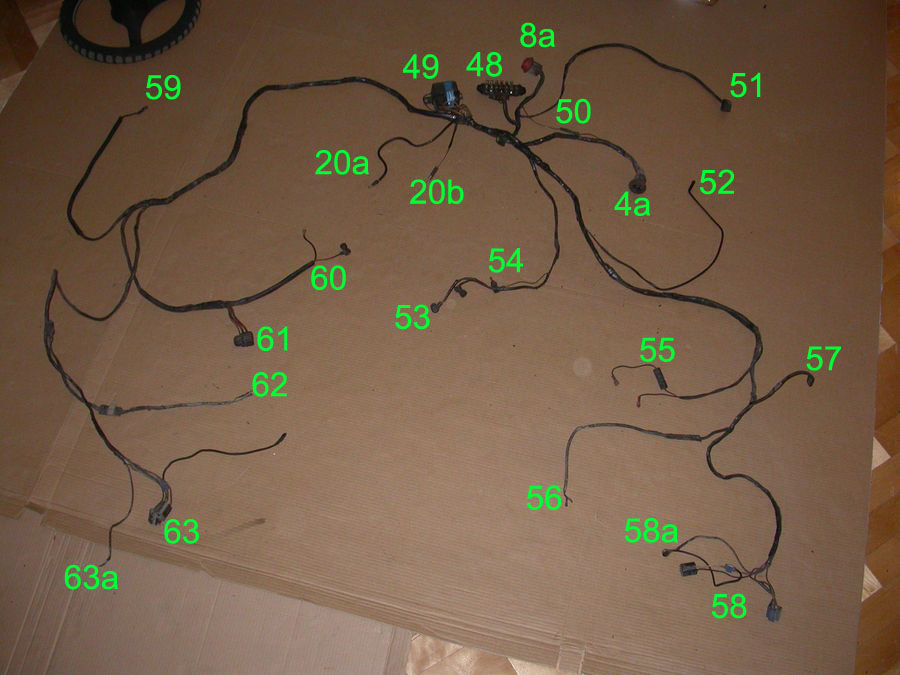

Wiązka komory silnikowej dla silników R4
4a- złącze do wiązki wewnętrznej (czarne)
czerwony z żółtym 2,5 - 12V do sygnału dźwiękowego
brązowy 1,0 - do czujnika poziomu płynu hamulcowego (opcja)
czerwony z białym 1,0 - do czujnika temperatury silnika
czarny 0,75 - 12V do cewki zapłonowej i rozrusznika (przez rezystor)
czerwony 4,0 - do alternatora
żółty 1,0 - do akumulatora
czerwony 1,0 - do alternatora
niebieski 1,0 - do alternatora
8a- złącze do wiązki wewnętrznej (czerwone)
brązowy z zielonym 1,0 - do czujnika poziomu płynu hamulcowego (opcja)
czarny z białym 0,75 - do kierunkowskazu przedniego lewego
czarny 1,0 - do pompki spryskiwacza szyby przedniej
czarny z zielonym 0,75 - do kierunkowskazu przedniego prawego
czarny 1,0 - do włącznika świateł cofania
czarny z żółtym 2,5 - do rozrusznika
zielony 0,75 - do cewki zapłonowej i aparatu zapłonowego

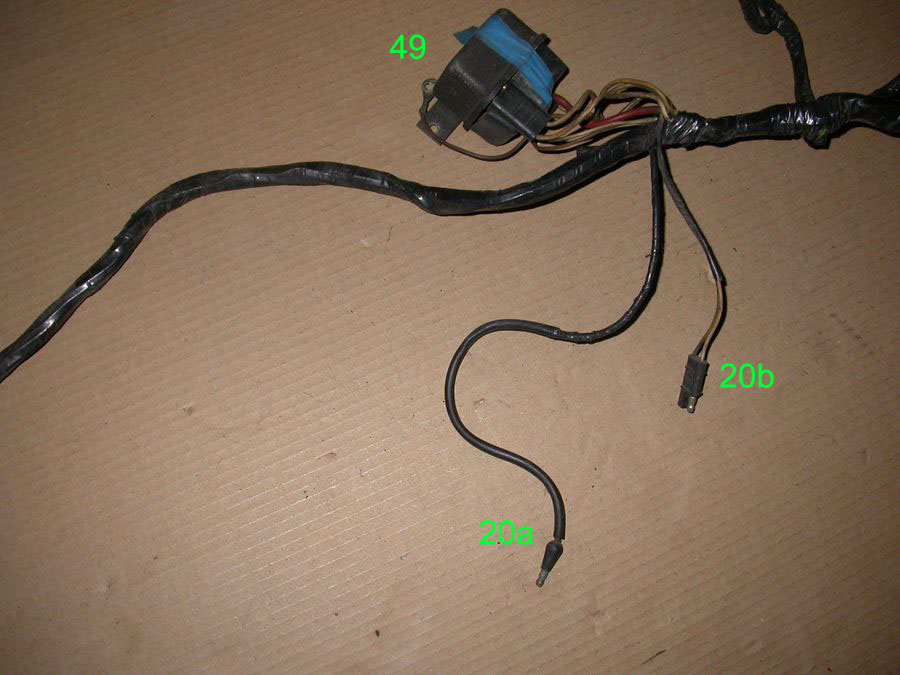

20a- złącze spryskiwacza świateł przednich (przechodzi przez gródź i łączy się z wiązką wewnętrzną)
brązowy z żółtym 2,0 - do pompki spryskiwacza świateł przednich
20b- złącze świateł przednich (przechodzi przez gródź i łączy się z wiązką wewnętrzną)
żółty 0,75 - do przekaźnika zespolonego świateł mijania i drogowych
biały 0,75 - do przekaźnika zespolonego świateł mijania i drogowych
48- skrzynka bezpieczników
czerwony 1,0 - do pompki spryskiwacza szyby przedniej (bezpiecznik 1)
szary z czerwonym 0,75 - światło pozycyjne/postojowe przednie prawe (bezpiecznik 3)
szary z czarnym 0,75 - światło pozycyjne/postojowe przednie lewe (bezpiecznik 4)
czarny z niebieskim 1,0 - do włącznika świateł cofania (bezpiecznik 6)
49- przekaźnik zespolony świateł mijania i drogowych
brązowy 0,75 - masa
żółty 1,0 - do światła mijania lewego
żółty 1,0 - do światła mijania prawego
żółty 0,75 - do złącza świateł przednich (20b)
czerwony 4,0 - do alternatora
biały 0,75 - do złącza świateł przednich (20b)
biały 1,0 - do światła drogowego prawego
biały 1,0 - do światła drogowego lewego
50- złącze czujnika poziomu płynu hamulcowego (opcja)
brązowy z zielonym 1,0 - do złącza do wiązki wewnętrznej (czerwonego)
brązowy 1,0 - do złącza do wiązki wewnętrznej (czarnego)
51- włącznik światła cofania (przy skrzyni biegów)
czarny 1,0 - do złącza do wiązki wewnętrznej (czerwonego)
czarny z niebieskim 1,0 - do skrzynki bezpieczników (bezpiecznik 6)
52- czujnik temperatury silnika
czerwony z białym 1,0 - do złącza do wiązki wewnętrznej (czarnego)
53- cewka zapłonowa
czarny z żółtym 1,0 - do rozrusznika i złącza do wiązki wewnętrznej (czarnego, przez rezystor)
zielony 0,75 - do złącza do wiązki wewnętrznej (czerwonego)
54- aparat zapłonowy
zielony 0,75 - do cewki zapłonowej i złącza do wiązki wewnętrznej (czerwonego)
55- pompka spryskiwacza szyby przedniej
czarny 1,0 - do złącza do wiązki wewnętrznej (czerwonego)
czerwony 1,0 - do skrzynki bezpieczników (bezpiecznik 1)
67- pompka spryskiwacza świateł przednich
brązowy z żółtym 2,0 - do złącza spryskiwacza świateł (20a)
brązowy 2,0 - do oczka masy światła przedniego prawego (63a)

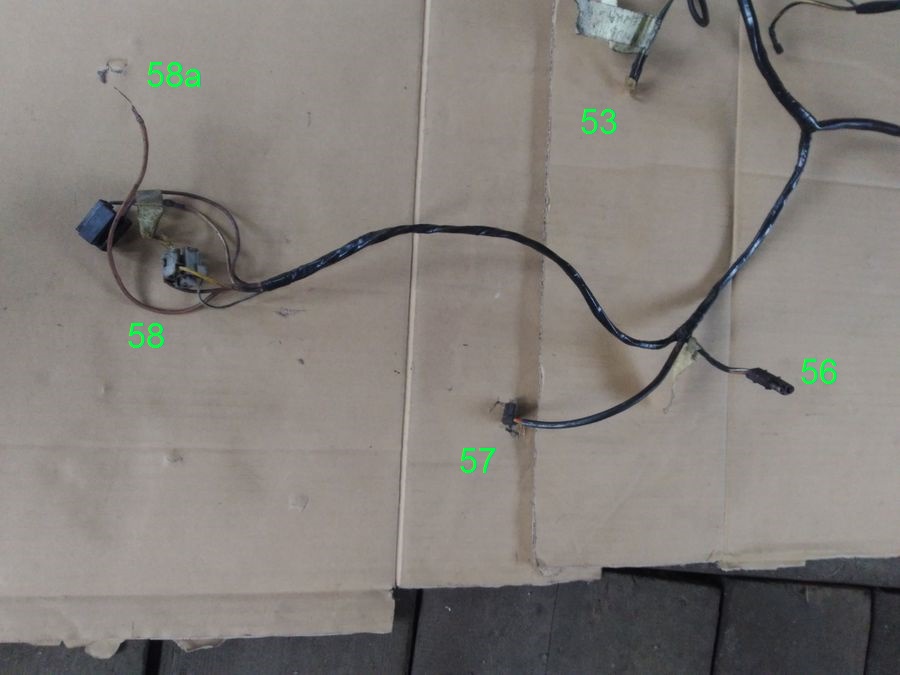

56- kierunkowskaz przedni lewy
brązowy 0,75 - masa światła przedniego lewego
czarny z białym 0,75 - do złącza do wiązki wewnętrznej (czerwonego)
57- sygnał
czerwony z żółtym 1,5 - do złącza do wiązki wewnętrznej (czarnego)
58- światło przednie lewe
żółty 1,0 - do przekaźnika zespolonego świateł mijania i drogowych
brązowy 1,0 - masa światła przedniego lewego
szary z czarnym 0,75 - do skrzynki bezpieczników (bezpiecznik 4)
brązowy 1,0 - masa światła przedniego lewego
biały 1,0 - do przekaźnika zespolonego świateł mijania i drogowych
58a- oczko masowe światła przedniego lewego
brązowy 2,0 - masa światła przedniego lewego
59- akumulator
czarny 1,5 - do złącza do wiązki wewnętrznej (czarnego) i alternatora

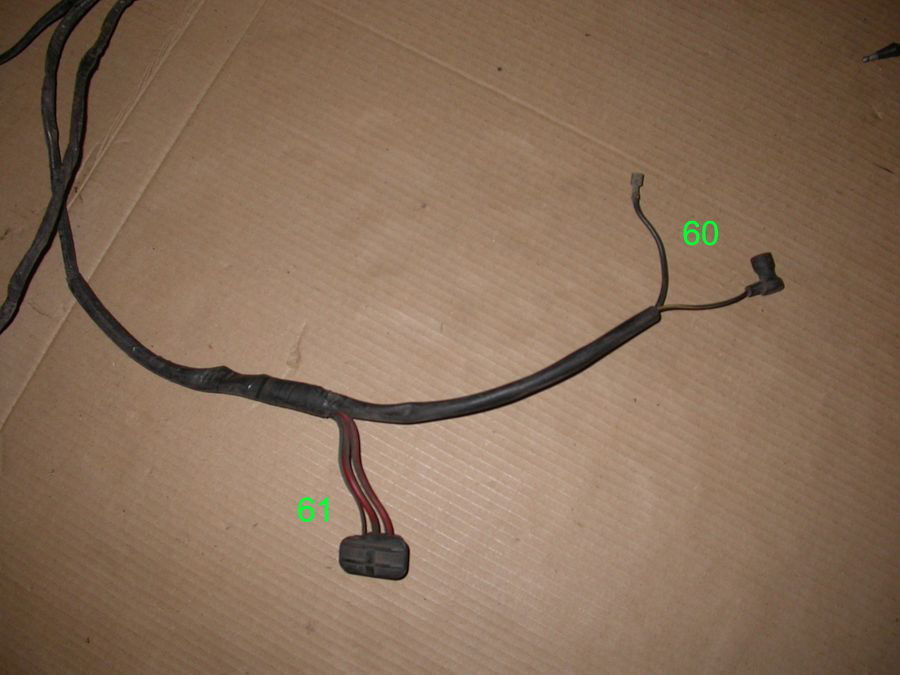

60- rozrusznik
czarny z żółtym 1,0 - do cewki zapłonowej i złącza do wiązki wewnętrznej (czarnego, przez rezystor)
czarny z żółtym 2,5 - do złącza do wiązki wewnętrznej (czerwonego)
61- alternator
czerwony 4,0 - do złącza do wiązki wewnętrznej (czarnego)
czerwony 4,0 - do złącza do wiązki wewnętrznej (czarnego)
niebieski 1,0 - do złącza do wiązki wewnętrznej (czarnego)
62- kierunkowskaz przedni prawy
brązowy 0,75 - masa światła przedniego prawego
czarny z zielonym 0,75 - do złącza do wiązki wewnętrznej (czerwonego)
63- światło przednie prawe
biały 1,0 - do przekaźnika zespolonego świateł mijania i drogowych
brązowy 1,0 - masa światła przedniego prawego
szary z czerwonym 0,75 - do skrzynki bezpieczników (bezpiecznik 3)
brązowy 1,0 - masa światła przedniego prawego
żółty 1,0 - do przekaźnika zespolonego świateł mijania i drogowych
63a- oczko masowe światła przedniego prawego
brązowy 2,0 - masa światła przedniego prawego

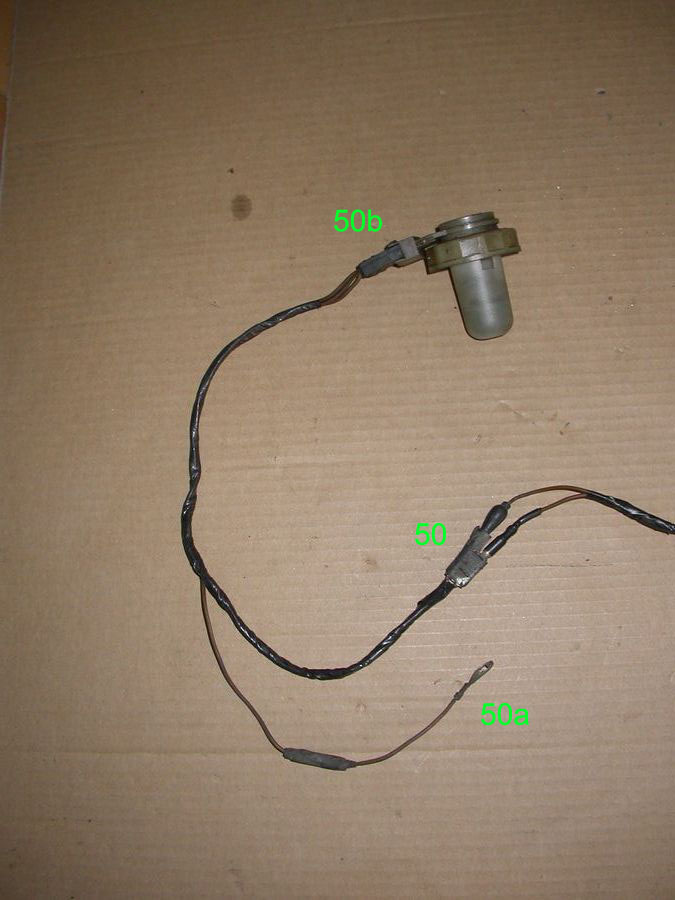

Wiązka czujnika poziomu płynu hamulcowego
50- Złącze czujnika poziomu płynu hamulcowego
brązowy 1,0 - do czujnika poziomu płynu hamulcowego
brązowy 1,0 - do czujnika poziomu płynu hamulcowego
50a- oczko masowe
brązowy 1,0 - do czujnika poziomu płynu hamulcowego
50b- czujnik poziomu płynu hamulcowego
brązowy 1,0 - do złącza "50"
brązowy 1,0 - do złącza "50"
brązowy 1,0 - do oczka masowego (50a)
Wiązka komory silnikowej dla silników V6 (opisy jak dla wiązki R4)
Na zakończenie jeszcze jedna uwaga: Nie można mieszać części wiązek z różnych wersji, gdyż pomimo że złącza części silnikowej z wewnętrzną są takie same, to idą w nich kable z innych obwodów :(.
gryziu liil (EM)
